行車式吸泥機
◎用途
QX型行車式吸泥機主要用于城鎮污水處理廠矩形二次沉淀 池或自來水廠的平流式沉淀池的吸排泥，根據用戶要求，可增設撇油、撇渣裝置。
◎主要特點
1、往復式吸泥，撇渣效率高、結構簡單。
2、雙邊驅動、雙側滾輪傳動同步、運行平穩。
3、單向撇渣，池面較潔凈。
4、池底為平底。
5、操作簡便，可直接就地/遠程控制設備的運行。
◎結構及工作原理
該設備采用移動橋式，吸泥方式分有虹吸式和泵吸式兩種類型，一般地面式沉淀池選用虹吸式吸泥機，半地下式沉淀池選用 泵吸式吸泥機。
當吸泥機不工作時，即停在進水端；當吸泥機工作時，行車在電氣控制的指令下，當順水流行駛時，先放下撇渣板，刮集浮渣并撇向池端鋼制撇渣槽內；反向行駛時，撇渣板提升，離開液面以防浮渣逆行；通過控制電磁閥換向閥，使沖洗水進入鋼制撇渣槽內；池底泥水則由吸管(通過虹吸或泵吸)將其排入池邊集泥槽內，進行下一步處理，依此作往返工作運動，從而達到吸泥、排泥、撇渣的目的。
◎主要技術參數及安裝尺寸表
| 參數 | 型號 | QX-5 | QX-6 | QX-8 | QX-10 | QX-12 | QX-15 | QX-20 |
| 池寬B(m) | S | 6 | 8 | 10 | 12 | 15 | 20 | |
| 軌距LK(m) | B+O.4 | |||||||
| 池深H (m) | 3.0-7.0(根據用戶自定） | |||||||
| 池長L(m) | 根據用戶自定 | |||||||
| 行駛速度V (m/min) | 1.0-2.0 | |||||||
| 行走電機功率 N1 (KW) | 0.25X2 | 0.37X2 | 0.55X2 | |||||
| 鋼輪直徑d(mm) | 250 | |||||||
| 鋼輪規格(kg/m) | 15 | 22 | ||||||
| 輪距B1（mm） | 1500 | 2200 | 2900 | |||||
| 輪壓P (KN) | 15 | 22 | 30 | |||||
| 鋼輪水平載荷P2(KN) | 6 | 8 | 10 | |||||

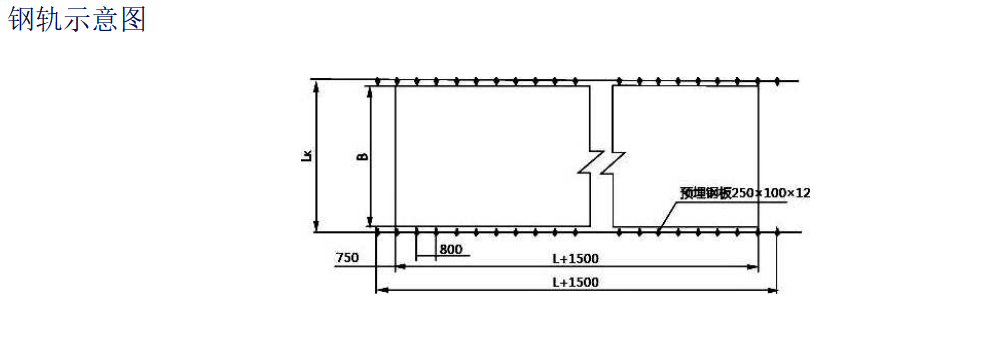

◎外形及安裝基礎圖

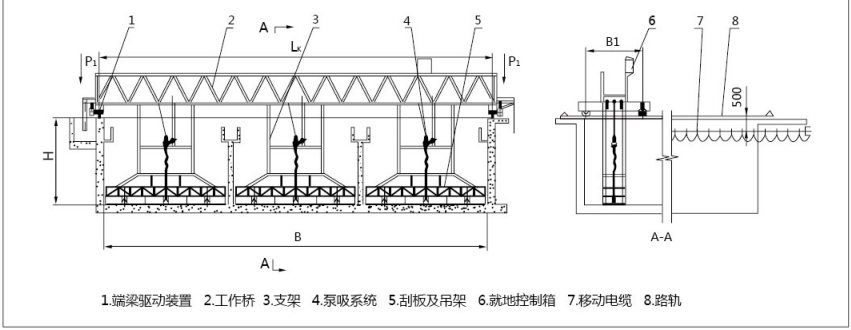

泵吸式

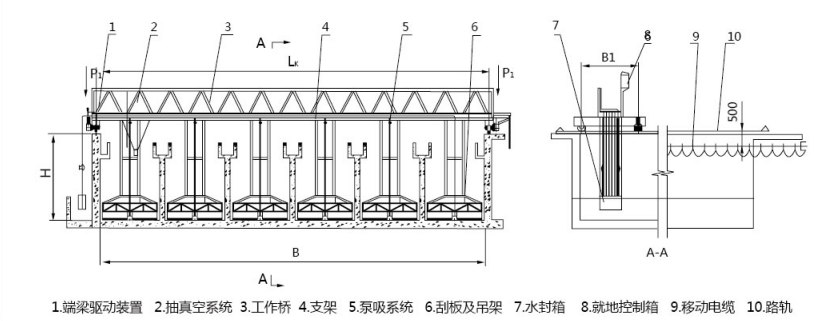

虹吸式
